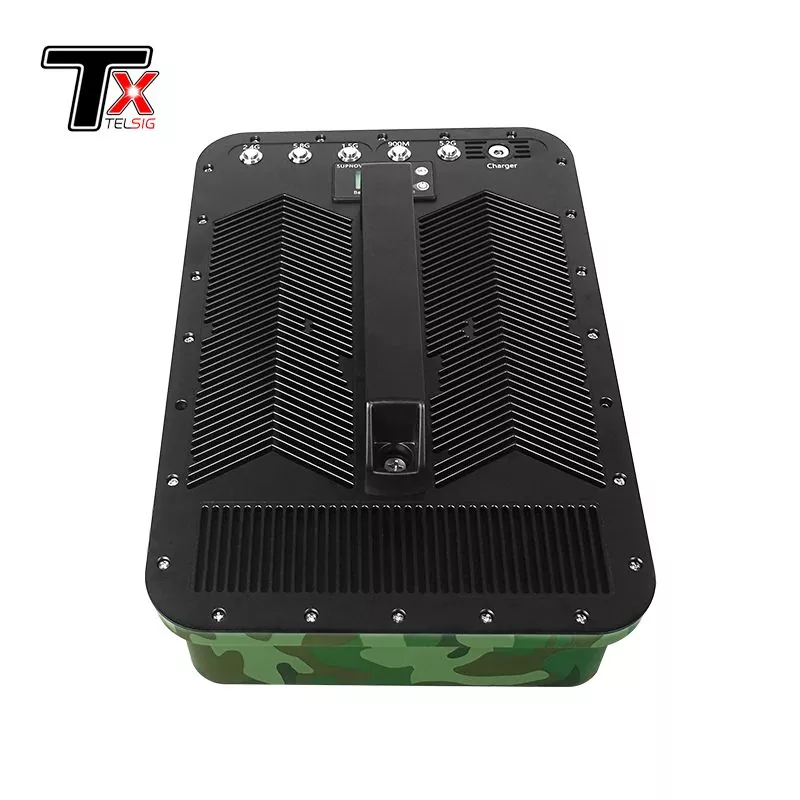

Сигналды бөгегіштің диапазонын қалай өлшеуге болады?

Сымсыз байланыс технологиясының қарқынды дамуымен сигналды бөгегіштер бірте-бірте көптеген салаларда пайда болды және маңызды қосалқы жабдыққа айналды. Әскери жаттығулар кезінде ұрыс алаңын имитациялайтын жағдайлар жасаудан бастап, белгілі бір азаматтық орындарда сымсыз сигналдарды шектеуге дейін (мысалы, емтихан бөлмелері, құпия конференц-залдар және т.

Дегенмен, сигнал кептелісі дұрыс жұмыс істеуі үшін оның кедергі диапазоны туралы нақты түсінік болуы керек. Бір жағынан, айқын кедергі диапазоны мақсатты аймаққа тиімді араласуды қамтамасыз етуге және күтілетін басқару мақсаттарына қол жеткізуге көмектеседі, екінші жағынан, кедергі диапазонының белгісіздігінен туындаған қажетсіз жағымсыз әсерлерді болдырмайды, мысалы: әсер етпеуі тиіс айналасындағы рұқсат етілген сымсыз байланыс жабдығы байланыс ақауларына немесе заңды дауларға әкеледі. Сигналды өлшеу кезінде сигналды бөгегіштің кедергі диапазоны қалай өлшенеді?

1. Дайындық

(1) Сәйкес сынақ орнын таңдаңыз: Өлшеу нәтижелеріне сигналдың шағылыстыруы мен әлсіреуінің әсерін азайту үшін үлкен кедергілерден (мысалы, биік ғимараттар, таулар, үлкен ағаштар және т.б.) ашық орынды таңдауға тырысыңыз. Мысалы, үлкен ашық автотұрақты, қала маңындағы жазық шалғынды және т.б. таңдауға болады. Сонымен бірге сынақ алаңының айналасындағы электромагниттік орта салыстырмалы түрде тұрақты және күшті электромагниттік кедергілердің басқа көздерінен алыс болуын қамтамасыз ету керек. , мысалы, хабар тарату станцияларының тарату мұнаралары және үлкен қосалқы станциялар.

2. Сынақ жабдықтарын дайындаңыз:

(1) Сигнал кептелісі: оның қалыпты жұмыс күйінде екеніне көз жеткізіңіз және тексерілетін сигнал түріне (мысалы, Wi-Fi сигналы, Bluetooth сигналы, ұялы телефон сигналы, т.б.) сәйкес кедергі жиілігі мен қуат параметрлерін орнатыңыз. .

(2) Кедергіні бастан кешіретін жабдық: Кесетін құрылғы бағытталған сигнал түріне байланысты сынақ нысандары ретінде қалыпты жұмыс күйінде бірнеше сәйкес құрылғыларды дайындаңыз. Мысалы, Wi-Fi сигналының кептелісін тексеру үшін Wi-Fi мүмкіндіктері бар бірнеше ноутбуктерді, смартфондарды және т.б. дайындаңыз. Бұл құрылғылар тиісті мүмкіндіктерді қосуы және тиісті желіге алдын ала қосылуы керек (мысалы, тестілеуден бұрын ноутбукты Wi-Fi маршрутизаторына қосу, ұялы телефонда Wi-Fi қосу және қолжетімді желіге қосылу, т.б.) кедергіні бақылаңыз. әсері.

(3) Сигнал деңгейін өлшеу құралы: сигнал деңгейін өлшеу үшін спектр анализаторлары және өріс күші өлшегіштері сияқты кәсіби құралдар қолданылады. Спектр анализаторы әртүрлі жиіліктердегі сигнал амплитудасы сияқты егжей-тегжейлі ақпаратты көрсете алады, ал өріс күші өлшегіші белгілі бір жиіліктегі электр өрісінің күшін тікелей өлшей алады. Сәйкес құрылғыны нақты жағдайға және қажеттіліктерге сәйкес таңдауға болады.

3. Тестілеу кезеңдері

(1) Сынақ ортасын реттеңіз: Таңдалған сынақ алаңында сигнал кептелісін тораптың ортасы немесе қашықтықты белгілеу мен өлшеуге ыңғайлы орын сияқты салыстырмалы түрде бекітілген жерге қойыңыз.

(2) Сигналдың кептелушісі ортасында орналасқан жердегі бірдей қашықтықтағы анықтамалық нүктелерді әртүрлі бағытта белгілеңіз (мысалы, шығыс, оңтүстік, батыс, солтүстік және әртүрлі бұрыштар, т.б.). Бастапқы қашықтық кедергіге жақын жерде, мысалы, 5 метрден басталуы мүмкін, содан кейін күтілетін максималды ықтимал кедергі ауқымынан асатын қашықтыққа жеткенше белгілі бір қашықтықтағы басқару нүктелерін (мысалы, 5 немесе 10 метр) қосуы мүмкін. Мысалы, бақылау нүктелерінің тізбегін 5 метр, 10 метр, 15 метр, 20 метр... тең қашықтықтағы бақылау нүктелерінің тізбегін белгілеуге болады, ол басқышта орталықтандырылған бақылау нүктелерінің дөңгелек немесе шаршы үлгісін қалыптастырады.

4. Сигнал деңгейінің бастапқы мәнін өлшеңіз:

(1) Сигналды кептелісті қоспас бұрын, әр сынақ нүктесінде кедергісі бар құрылғы шығаратын немесе қабылдаған мақсатты сигнал деңгейін (яғни, кедергісіз қалыпты сигнал) өлшеу үшін сигнал күші өлшегішін пайдаланыңыз және оны жазып алыңыз. Әр түрлі кедергі жасайтын құрылғылар мен мақсатты сигналдар үшін өлшенген арнайы параметрлер әртүрлі болуы мүмкін. Мысалы, Wi-Fi сигналдары оның жиілік диапазонында сигнал күшін, сигнал-шуыл қатынасын және т.б. өлшеуді талап етуі мүмкін, ұялы телефон сигналдары оның жиілік диапазонында өріс күшін өлшеуді қажет етуі мүмкін; т.б.

5. Кептелісті қосып, кептелу әсерін қадағалаңыз:

(1) Белгіленген параметрлерге сәйкес жұмыс істей бастайтын және кедергі сигналдарын шығаратындай сигнал кептелушісін қосыңыз.

(2) Сонымен бірге кедергіні байқау үшін әртүрлі бақылау нүктелерінде кедергісі бар жабдықты жылдам пайдаланыңыз. Мысалы, Wi-Fi құрылғылары үшін оның әлі де желіге қалыпты қосыла алатынын, желі жылдамдығының айтарлықтай төмендегенін және т.б., ұялы телефондар үшін оның әлі де қоңырау шала алатынын, мәтіндік хабарлар жібере алатынын бақылай аласыз. , деректер трафигін пайдалану және т.б. Жақсы. Бұл ретте әрбір сынақ нүктесіндегі мақсатты сигнал деңгейін (яғни кедергіден кейінгі сигнал деңгейі) қайта өлшеу үшін сигнал күші өлшегішін пайдаланыңыз және оны кептеліс қосылмай тұрып өлшенген бастапқы мәнмен салыстырыңыз.

(3) Кедергі диапазонын анықтаңыз: Кедергіні бастан кешіретін құрылғыда байқалған нақты кедергі және сигнал күші өлшегіш арқылы өлшенетін сигнал деңгейінің өзгеруі негізінде сигнал бөгегішінің кедергі ауқымын анықтаңыз. Жалпы айтқанда, кедергіге ұшыраған құрылғыда айқын кедергі құбылыстары (мысалы, желіге қалыпты қосыла алмау, байланыс функцияларын айтарлықтай шектеу және т.б.) және сигнал деңгейі бастапқымен салыстырғанда айтарлықтай төмендегенін көруге болады. мән (жылдамдықтың төмендеуі шекті мәнді нақты жағдайға сәйкес орнатуы мүмкін, мысалы: Құлауы 50%-дан асатын ең алыс қашықтық нүктесі және т.б.) сол бағыттағы кедергі диапазонының шекті нүктесі ретінде анықталады.

6.Қайта тестілеу және деректерді өңдеу

(1) Қайталанатын тестілеу: Өлшеу нәтижелерін дәлірек және сенімдірек ету үшін жоғарыдағы сынақ процесін бірнеше рет қайталау қажет. Сынақ қайталанған сайын кейбір сынақ жағдайлары өзгертілуі мүмкін, мысалы, кептеліс қуатын реттеу (қуатты арттыру немесе азайту), кептелісті орналастыруды өзгерту (бастапқы күйді сәл өзгерту), кедергі жасайтын жабдықты басқа үлгіге ауыстыру және т.б. , содан кейін бірдей тексеру қадамдарын орындап өлшеуді қайталаңыз. Сынақты бірнеше рет қайталау арқылы әртүрлі жағдайларда кедергі диапазоны туралы көбірек деректерді алуға және кептеліс өнімділігін жақсырақ түсінуге болады.

(2) Деректерді өңдеу: әрбір сынақ нүктесінің бастапқы сигнал қуатын, кедергіден кейінгі сигнал қуатын, кедергіге ұшыраған жабдықтың кедергі жағдайын және сынақ шарттарын (мысалы, кедергінің қуаты, құрылғының орны мен үлгісі) жазып алыңыз. кедергіге ұшыраған жабдық) деректерді ұйымдастыру және талдау үшін әрбір сынақ процесі уақытында жазылған және т.б. Бұл деректерді оңай көру және салыстыру үшін кесте түрінде беруге болады.

Осы деректерге сүйене отырып, әр түрлі жағдайларда сигнал бөгегішінің кедергі ауқымын сызуға болады. Мысалы, сызықтық диаграмма, мұнда глушительдің күші абцисса бойымен, ал интерференциялық диапазон (қашықтық) ордината бойымен сызылады. сызбаны, диаграмманы нақтырақ түсінуге болады. Әртүрлі қуаттағы кедергі диапазонының тенденциясын қараңыз, т.б. Деректерді өңдеу және талдау арқылы сигнал кептелістерінің кедергі диапазоны туралы дәлірек және ғылыми қорытындылар жасауға болады.
